Kaip prijungti šviestuvą su judesio davikliu?

prieš 2 metus Energija24 Saulės elektrinės (Kaunas)

Norėdami prijungti šviestuvą su judesio davikliu taip, kad jis veiktų ir per jungiklį, ir per judesio daviklį, turėsite atlikti tam tikrus sujungimus. Štai pagrindinė schema:

Šviestuvas turi du darbo režimus:
Pastovus režimas per jungiklį – kai jungiklis įjungtas, šviestuvas dega nuolat, nepriklausomai nuo judesio daviklio.
Automatinis režimas per judesio daviklį – kai jungiklis išjungtas, šviestuvas įsijungia tik pagal judesio daviklį.
Reikalingi komponentai:
Šviestuvas su integruotu judesio davikliu.
Dviejų kontaktų jungiklis (paprastas įjungimo/išjungimo jungiklis).
Elektros laidai.
Pajungimo žingsniai:
Pagrindinis maitinimas: prijunkite fazę (L) ir nulį (N) iš elektros tinklo prie judesio daviklio ir šviestuvo.

Šviestuvo pajungimas prie judesio daviklio: judesio daviklis turi tris kontaktus:

L (fazė) – prijunkite fazės laidą iš elektros tinklo.
N (nulis) – prijunkite nulinį laidą iš elektros tinklo.
OUT (išėjimas į šviestuvą) – prijunkite šį išėjimą prie šviestuvo fazės įėjimo.
Jungiklio prijungimas:

Paimkite fazės laidą iš maitinimo ir prijunkite jį prie jungiklio įėjimo.
Iš jungiklio išėjimo fazės laidą prijunkite tiesiai prie šviestuvo (apeinant judesio daviklį).
Tai užtikrins, kad įjungus jungiklį, šviestuvas gaus tiesioginį maitinimą ir degs pastoviai, nepriklausomai nuo judesio.
Kaip tai veikia:
Kai jungiklis yra išjungtas, šviestuvas veikia per judesio daviklį – šviesa įsijungia tik tada, kai aptinkamas judesys.
Kai jungiklis yra įjungtas, šviestuvas gauna tiesioginį maitinimą ir dega nuolat, nepriklausomai nuo judesio.
Svarbu, kad visi laidų sujungimai būtų atliekami saugiai ir laikantis elektros saugos taisyklių. Jei nesate tikri, geriausia būtų kreiptis į profesionalų elektrą.

prieš 2 metus Gintaras Zienius (Alytus)

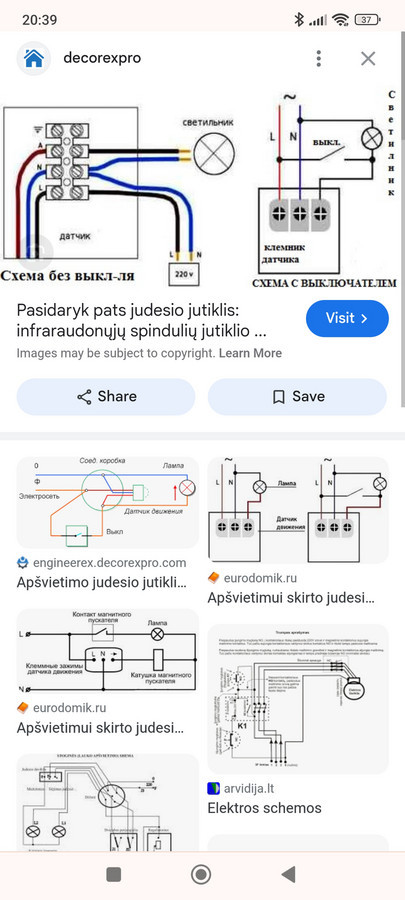

Schema

prieš 2 metus Liutauras Lukošaitis (Šiauliai)

Niekaip

Dirbtinio Intelekto atsakymas

Prijungti šviestuvą su judesio davikliu ir jungtuku, kad jis veiktų taip, kaip norite, reikia specialios elektros schemos. Čia yra žingsniai, kuriuos turėtumėte atlikti:

1. Įsigykite dvigubą jungiklį (2 pozicijų), kuris leis valdyti šviestuvą tiek tiesiogiai (pastoviai įjungta), tiek per judesio daviklį.

2. Pasiruoškite montavimo vietą: Patikrinkite, ar elektros instaliacija atitinka visus saugos reikalavimus.

3. Atjunkite elektros maitinimą: Prieš dirbdami su elektriniais įrenginiais, įsitikinkite, kad maitinimas yra išjungtas.

4. Prijunkite elektros laidus:
- Prijunkite fazės laidą prie jungiklio, kuris atšakoja į du išėjimus.
- Vieną iš šių išėjimų prijunkite tiesiogiai prie šviestuvo, kad jis veiktų nepriklausomai nuo daviklio.
- Kitą išėjimą prijunkite prie judesio daviklio, kuris savo ruožtu prijungtas prie šviestuvo. Taip šviestuvas įsijungs per judesio daviklį, kai jungiklis bus išjungtas.

5. Viskas patikrinkite: Įjunkite elektros maitinimą ir patikrinkite, ar abiem režimais (pastoviai įjungtą ir per judesio daviklį) šviestuvas veikia tinkamai.

Ši schema reikalauja bazinių elektros įgūdžių, todėl jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į kvalifikuotą elektriką.
