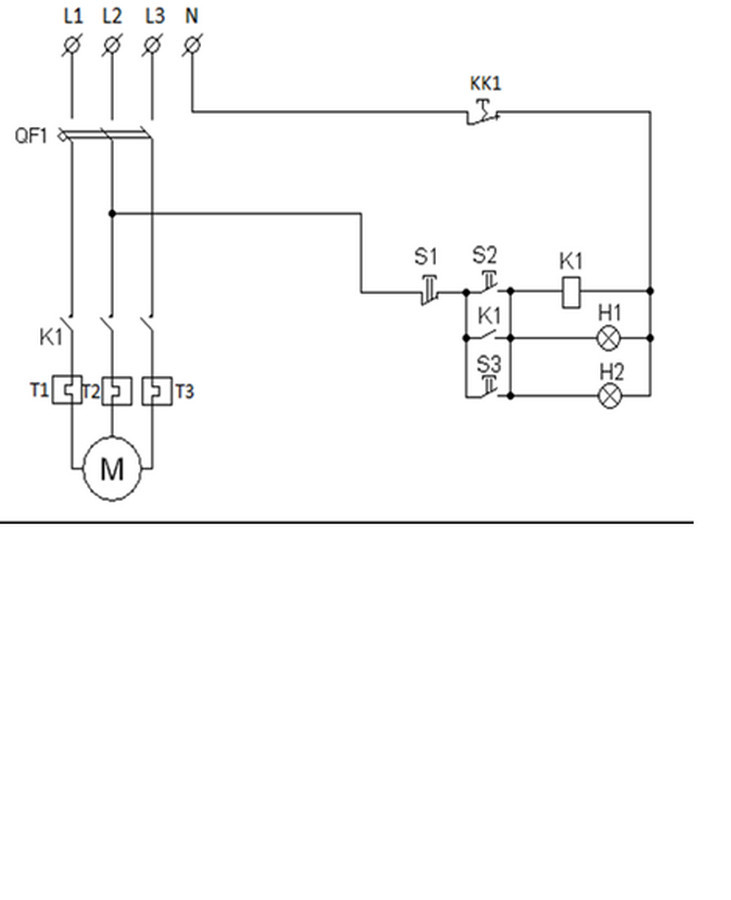

Gal galite parašyti šios schemos veikimo principą? Ir ar čia asinkroninio variklio valdymo schema?

prieš 7 mėnesius Viktoras Ste (Vilnius) - eiti į puslapį »

Sveiki, taip – tai klasikinė asinchroninio trifazio variklio valdymo schema su kontaktoriaus K1 valdymu ir šilumine srove apsauga (T1–T3).

L1, L2, L3 – trifazė maitinimo linija.

OF1 – automatinis jungiklis (apsauga nuo trumpo jungimo).

K1 – kontaktorius, kuris įjungia variklį.

T1 – T3 – šiluminė relė (apsauga nuo perkrovos).

M – asinchroninis trifazis variklis.

S1 – „STOP“ mygtukas (paprastai uždarytas – NC).

S2 – „START“ mygtukas (normaliai atviras – NO).

S3 – perkrovos kontaktas (NC) iš šiluminės relės.

H1, H2 – indikacinės lemputės (pvz., „variklis įjungtas“ ir „avuota/gedimas“).

Dirbtinio Intelekto atsakymas

Ši schema tikrai atrodo kaip asinkroninio variklio valdymo schema.

Veikimo principas:
1. Maitinimas: L1, L2, L3 yra trifazės maitinimo linijos, o N yra neutralė. QF1 yra apsauginis išjungiklis-valdiklis, kuris leidžia valdyti ar išjungti srovę į variklį (M).

2. Paleidimas:
- Norint paleisti variklį, naudojamas mygtukas S1 (paleidimo mygtukas). Kai jis paspaudžiamas, jis suaktyvina relę K1, kuri tiekia elektros srovę į variklį per kontaktorius T1, T2, T3.

3. Stop funkcija:
- Variklio sustabdymui naudojamas mygtukas S2 (sustabdymo mygtukas). Jis nutraukia srovę per relę K1, kas atjungia maitinimą nuo variklio.

4. Apsaugos ir indikatoriai:
- Kontaktorius KK1 gali veikti kaip papildomas apsauginis elementas.
- Indikatoriai H1 ir H2 rodo variklio būseną. Jie įsijungia arba išsijungia, kai S3 yra aktyvuojamas arba deaktyvuojamas, priklausomai nuo variklio būsenos.

5. Pagalbiniai kontaktoriai:
- S3 naudojamas kaip pagalbinis kontaktorius indikatoriams valdyti tuo metu, kai K1 relė yra įjungta.

Ši schema apima pagrindinius asinkroninio variklio paleidimo ir sustabdymo veikimo aspektus kartu su valdymu per relę bei apsaugos priemones.
