Dėl įžeminimo, tai yra ar nėra?
Sveiki, yra kotedžas statytas apie 1998 metus. Name į apskaitos spintą atvestas 4 gyslų kabelis, 3 fazės ir nulis, kuris prisuktas viduje pačioje apskaitos spintoje, kuris toliau pajungtas prie skaitiklio, fazės eina per 16A automato (9kW įvadas) ir iš apskaitos spintos į automatinių jungiklių skydą vėl išeina 4 ladai. Fazės prijungtos prie automatų su srovėlaidžiu o neutralus prie įnulinimo kaladės. Klausimas, ar čia vadinama TNC sistema kur įžeminimas kartu su nuliu ar čia išvis nėra įžeminimo? Kaip tada pajungti įrenginius su įžeminimu? Ar tai reiškia, kad nuo iįnulinimo kaladėlės reikia nuvesti du laidus vieną į nulį, kitą į žemės jungtį, tarkim jungiant boilerį ar pvz įkrovimo stotelę? Gal galite kas paaiškinti kaip čia yra, nes nesuprantu saugumo tokios sistemos, nes tokiu atveju rozetėje, tarp fazės ir įžeminimo bus įtampa, taip pat kaip ir tarp įžeminimo ir nuliaus, identiškai O gal tokiu atveju įžeminimo įrenginiams išvis geriau nejungti, gaunasi rozetės be įžeminimo.Ačiū.
10 atsakymų
-
Prof.
Profesionalas
14 m. patirtis
prieš 2 metus Juozas Bagdonas (Šiauliai) -
Sveiki. Visas ESO tinklas ir kabelinis ir oro linijų yra iš keturlaidės sistemos, o patys AS (apskaitų skydai) ar KAS (kabeliniai apskaitų skydai) yra papildomai įžeminti. Klaida yra Jūsų kabelio nuo ESO skydo iki namo parinkimas ir paklojimas jis turėjo būti 5 gyslų. Dabar jei kabelis yra bent 4*6 varinis ar 4*16 aliuminis galite nulį atskirti automatų skydelyje (su penkių gyslų kabeliu tas atskyrimas būtų ESO skyde) ir padaryti dvi grupes darbinio nulio (mėlynas) ir įžeminimo (geltonas /žalias), papildomai jei yra galimybė galima padaryti įzeminimo kontūrą lauke kur nors netoli namo automatų skydo ir atvedus laidai pajungti prie jau pajungto geltonos/žalios kontaktų grupės. eiti į puslapį »
TN-C
Šiandienos kontekste ši sistema naudojama paskisrtymo tinkluose (iki skaitiklių) ir sutikti ją galima gan dažnai. Nulis ir apsauginis laidininkas joje yra apjungti. Visi daugiabučiai su atnaujintais paskisrtymo tinklais ir visi atnaujinti tinklai nuosavų namų kvartaluose veikia šitos sistemos rėmuose.
Tuomet, šitos santrumpos paskutinė raidė „C“ – combined, mums parodo, kad apsauginis laidininkas (PE – žemė) ir vadinamas nulis (N) yra sujungti fiziškai į vieną laidą, einantį tarp stulpų arba požeminiame kabelyje.
SVARBU! Kad tokia įžeminimo sistema normaliai veiktų, linijoje turi būti įrengtas pakartotinis įžeminimas. Jis dažniausiai atrodo kaip metalinės juostos, nuo stulpo einančios į žemę:
-
prieš 2 metus . , lankytojas
Ačiū už atsakymą, bet kuo pagelbėtų atskyrimas, jeigu KAS nematau kad butų įžemintas, tiek ESO skaitliukas su dežė tiek mano skydas yra pastato viduje, vienas šalia kito, o ESO kabeliai pravesti per visa kotedžo bloką, viskas yra viduje, kabelis eina per visų kaimynų sakykime pirmo aukšto (garažai ir kitos patalpos) lubas. Laidai aliuminis. -
Prof.
Profesionalas
14 m. patirtis
prieš 2 metus Juozas Bagdonas (Šiauliai) -
Visa to atskyrimo esmė yra ta kad per darbinį (mėlynas) nulį teka Jūsų pajungtų įrengimų srovė o per apsauginį nulį (geltonas/žalias) srovė esant normaliam įrengimų darbui neteka. Realiai toje vietoje kur tas atskirtas nulis ir apsauginis nulis susijungs į vieną bendrą vistiek darbinė įrengimų srovė tekės tik Jūsų atvėju tai bus jūsų skyde. Suprantu jog ESO ir jūsu skydas yra šalia tai Jūs tiesiog nuo ESO skydo kabelį nulinio laido atsiveskite dar viena apsauginio laidininko gyslą ir pajunkite prie automatų skydo įžeminimo kontaktų grupės ir ten sujunkite visus savo kabelių geltonus/žalius laidus. eiti į puslapį »
Jūsų klausimas ką duoda to pačio laido atskyrimas yra logiškas, bet tokia yra ši tinklo sistema TN-C, o pagrindas čia yra esant normaliam įrengimų darbui srovės tekėjimas per darbinį nulį ar jos nebuvimas apsauginiame laidininke ir tekėjimas įrenginio gedimo metu.
Daryti rozečių be įžeminimo tikrai nesiūlau, kai ESO kabelis yra prie pat. -
Prof.
Profesionalas
14 m. patirtis
prieš 2 metus Juozas Bagdonas (Šiauliai) -
Jūsų kabelis tas kur keturių gyslų jo nulinis laidas turi būti pajungtas į ESO skaitiklio nulinį kontaktą o tą papildomą kuris atstos apsauginį įnulinimą reikia jungti prie ESO kabelio nulinio kontakto ant nulinės šynuotes gali būti keli laisvi pajungimo varžtai, jei yra tik vienas tuomet ant jo tik jokiu būdu neatsukite to ESO nulinio kabelio. eiti į puslapį »
Plombos nėra tabu, pagal nuorodą
https://www.eso.lt/web/registruotigedima
Pasirinkite
Elektros skaitiklio gedimas
Tada
Plombų nuėmimas / uždėjimas
užpildykite informaciją ir su Jumis susisieks ESO atstovas (na taip jie žada) 😄
Arba skambinkite Klientų aptarnavimas
+37069761852
Ir čia susiderinkite plombų nuėmimą. -
Prof.
Profesionalas
28 m. patirtis
prieš 2 metus Vitalijus Černiauskas (Kaunas)

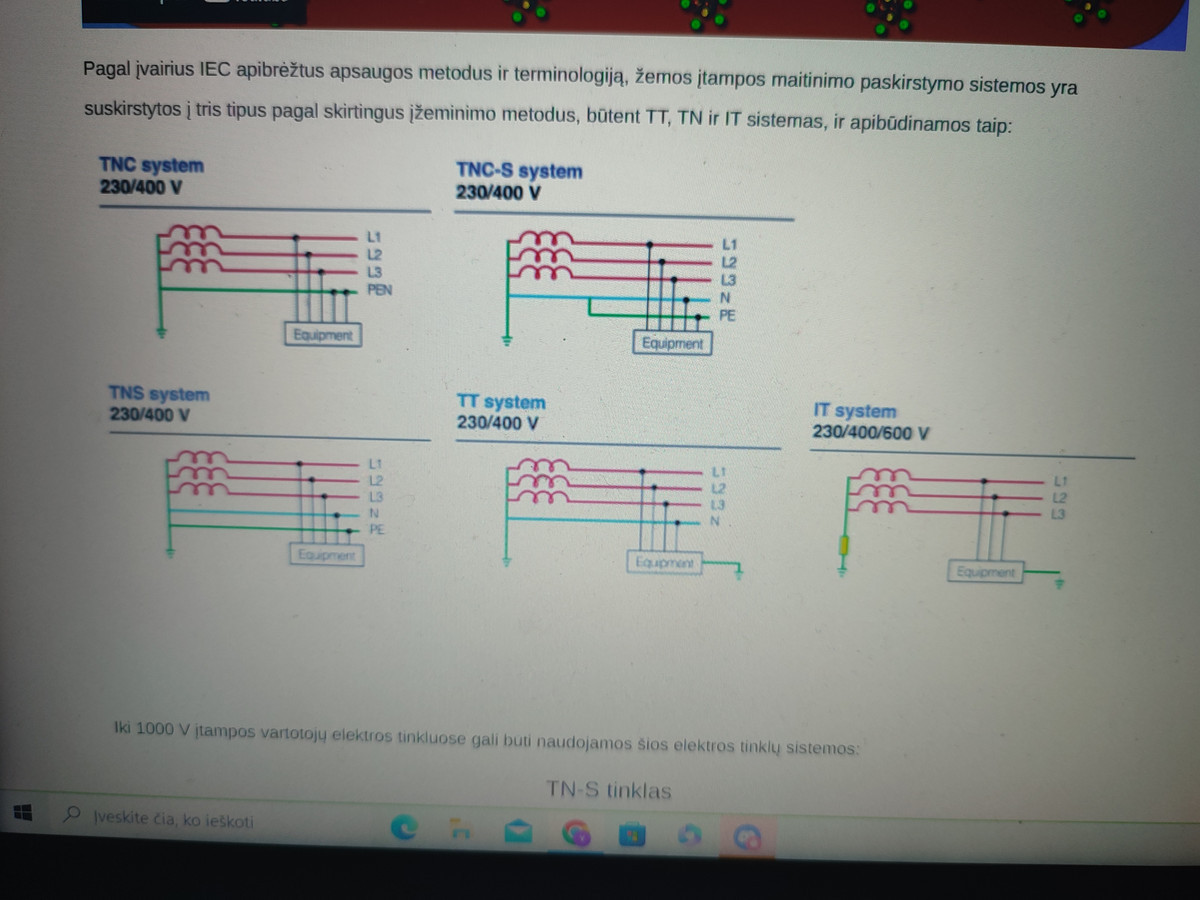

Jei yra įvade trys fazės ir įžeminimas tai vadinama TNC sistema. Bet jei įvadinėje spintoje ši įžeminimo gnybtą pajungti i dvi atskiras ,bet tarpusavyje užtrumpintas šinas gaunasi TNC-S sistema. Kad butu aiškiau pridedu nuotrauką .Nuo įvadinės spintos toliau keliauja 5 laidai. Realiai taip padaryti senų daugiabučių laiptinių įvadai , ateina 3 fazes ir žemė o ten , įžeminimo laidas prisuktas prie dėžės korpuso nuo kur jau atskirai eina melynas laidas ir geltonai žalias į kiekvieną butą
-
Prof.
Profesionalas
18 m. patirtis
prieš 2 metus Saulius Bliavas (Vilnius)
Saugumo klausimas bus išspręstas jeigu panaudosi visas tam skirtas priemones.: Įžeminimo kontūrą, virsitampio rele, nuotėkiu rele , rozetės su įžeminimo konturu. Klausimas koks poreikis būtų ar galima apsaugoti tik keletą įrenginių dėl nuotėkio ar gedimo kurie reikalauja įžeminimo, ar būtina apsaugoti ir kitus įrenginius nuo virsitampio šuolio ar silpnos srovės, ar nulio dingimo ir kt. Čia jau pačiam spręsti. -
Prof.
Profesionalas
31 m. patirtis
prieš 2 metus Elvasta (Kaunas) -
Visa ESO kabelių tinklo sistema yra 4 laidė, tai yra kabeliai ir oro linijos iš 4 gyslų kabelių ar laidų. eiti į puslapį »
ESO skydai yra visi yra pajungti keturlaide sistema, tačiau gal teko pastebėti jog pvz. visi KAS yra įžeminti prie kontūro nuvesto nuo skydo į žemę. Įžeminimo laida reikalingas apskaitos skydui įžeminti,
kaip vartotojui šio įžeminimo varža bus per maža, todėl butu gerai pasidaryti prie objekto (namo) pasidaryti tikrą įžeminimo konturą kurio varža būtu 20 omų. O naudoti rozetes be įžeminimo, tai žaidimas su "ugnimi". O blogiausiu atveju pasidaryti įnulinimą. -
Prof.
Profesionalas
51 m. patirtis
prieš 2 metus Edmundas (Klaipėda)
Būtina įrengti įžeminimo kontūrą ir nuo jo įžeminimo laidą 6 kv.mm nuvesti į elektros skydą.
-
Dirbtinio Intelekto atsakymas
Panašu, kad jūsų aprašyta sistema yra TNC tipo. Tai reiškia, kad neutralus ir apsaugos (žemės) laidai yra sujungti ir naudojami tuo pačiu laidu. Ši sistema yra naudojama senesniuose pastatuose ir nėra laikoma saugia moderniems poreikiams, nes ji neturi atskirto apsauginio žemės laido.
Norint saugiai naudoti įrenginius, tokius kaip boileriai ar įkrovimo stotelės, reikėtų užtikrinti, kad būtų atskiras apsauginis žemės laidų jungiklis.
Jei planuojate pereiti prie šiuolaikiškesnės sistemos, būtų rekomenduojama pereiti prie TN-S arba TN-C-S sistemos, kur yra atskiri laidai tiek neutraliam, tiek apsaugos (žemės) laidams. Tokiu atveju, jūsų elektros skydelyje reikėtų sumontuoti skirstomojo bloko, kur atskirtumėte neutralą (N) ir apsaugos (PE) laidus ir užtikrintumėte tinkamą įžeminimo sistemos įrengimą arba atskirą žemės laidų nutiesimą visame name.
Svarbu, kad šią modifikaciją atliktų kvalifikuotas elektrikas, kuris galėtų tinkamai įvertinti situaciją ir užtikrinti visų saugos reikalavimų laikymąsi bei atlikti įžeminimo matavimus. Taip pat, atsižvelgiant į vietinius statybos ir elektros reikalavimus, gali tekti keisti ir kitus elementus, kad būtų padidintas sistemos saugumas.* Šis atsakymas yra sugeneruotas dirbtinio intelekto įrankių pagalba ir gali turėti klaidų. Patikrinkite informacijos teisingumą prieš ja naudojantis.
