Ar teisingai nubraižyta variklio valdymo schema?

prieš 7 mėnesius - Lankytojas anonimiškai paskelbė kategorijose Elektrikai, elektros darbai, Elektronikos inžinieriai

4 atsakymai 218 peržiūrų

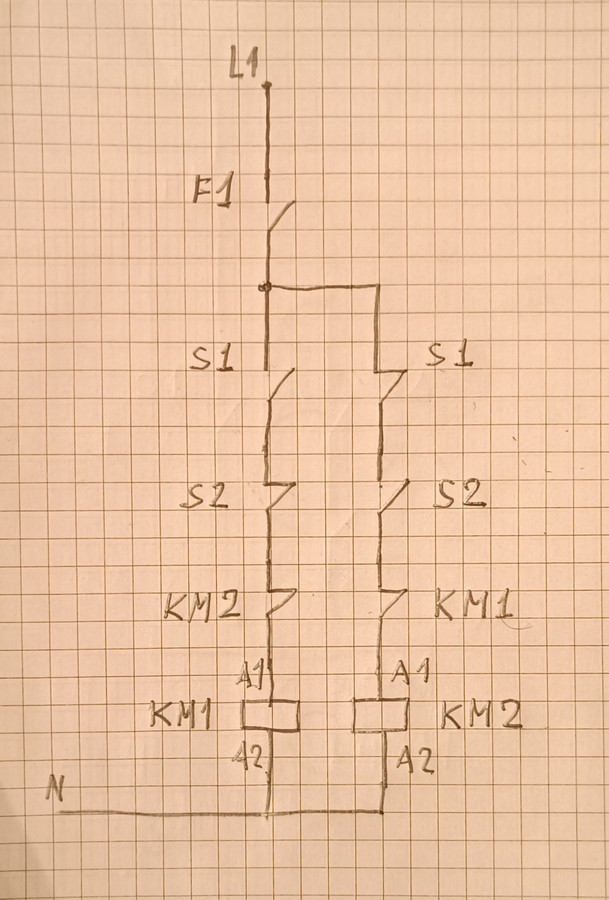

Ar teisingai nubraižyta variklio valdymo schema? Ar įmanoma pagal ja pajungti jeigu turi viena mygtuką tik su NC kontaktų ir du atskirus mygtukus tik su NO kontaktais? Ačiū
0 Atsakyti »

4 atsakymai

  • prieš 7 mėnesius Elektrajums (Šiauliai) - Eiti į puslapį eiti į puslapį »
    Matau užknisot feisbukininkus tai bandot čia sulaukti pagalbos.
    . O dabar apie schema . Jūsų parašyta užduotis neatitinka schemos .
    Schemoje pavaizduotas mygtukai turintys viena NO ir NC kontaktą. O jūs norite išpildyti schema su mažiau kontaktu . Iš dalies galėtumėte padaryti taip kaip rašote , bet tokia schema gausis pavojinga . Nors yra pavaizduota blokuote ant magnetinio ir sumontavimo atveju viskas turėtu veikti be sprogimo . O bet tačiau .... laikui bėgant gali ir viskas baigtis ugnimi
    Taip pat šioje schemoje nėra STOP mygtuko. Taip pat šioje schemoje nėra Magnetinių blokuotės . Nebent jums reikalinga schema su trumpu veikimu ( tai yra pa kol laikote mygtuką variklis sukasi )
    0 0 Atsakyti
  • prieš 7 mėnesius Paulitis (Kaunas) - Eiti į puslapį eiti į puslapį »

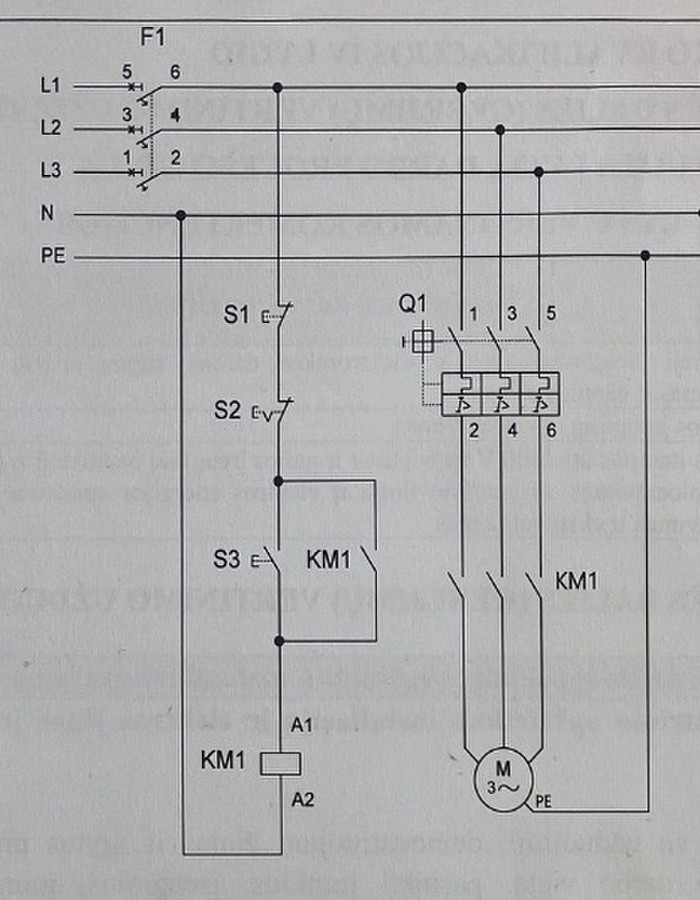

    Čia schema su kontaktorium ir šilumine rėle. Trifazis motoras. Galima
    0 0 Atsakyti
  • Dirbtinio Intelekto atsakymas
    Schemoje yra klaidų ir ją reikia pataisyti:

    1. Mygtukų ir kontaktorių išdėstymas: Pagal schemą matyti, kad mygtukai S1 ir S2 yra abu sujungti su kontaktoriais KM1 ir KM2 per NO (normally open) kontaktus. Jei turite tik vieną mygtuką su NC (normally closed) kontaktu, jis gali būti naudojamas kaip avarinio išjungimo mygtukas, o ne įjungimo procesui. Reikia įsitikinti, kad NC kontaktas bus tinkamai panaudotas.

    2. Sujungimas: Vienas mygtuko kontaktas turėtų įjungti (NO) arba išjungti (NC) variklį. Kai naudojami perjungimo kontaktoriai, svarbu užtikrinti, kad jie yra tinkamai sukonfigūruoti su blokavimo kontaktais, siekiant išvengti tiesioginio ryšio tarp fazių.

    Jei naudojate mygtukus su NO ir NC kontaktais, reikia užtikrinti, kad sumažinama klaidos galimybė jungiant perjungimo jungtis, kad būtų išvengta nepageidaujamos veiklos. Rekomenduojame konsultuotis su patyrusiu specialistu, kad būtų užtikrintas saugus pajungimas pagal pateiktus komponentus.
    * Šis atsakymas yra sugeneruotas dirbtinio intelekto įrankių pagalba ir gali turėti klaidų. Patikrinkite informacijos teisingumą prieš ja naudojantis.
